Pedestal de Manobra Simples


<< Voltar

Descrição

São empregados na manobra de válvulas gaveta (registros) e borboleta, quando instalados embaixo de passarelas ou em locais pouco acessíveis (casas de bombas, barragens, etc). Disponíveis nas versões com e sem indicador de abertura.




Revestimento

Primer em epóxi de alta espessura, bi-componente, curado com poliamida e sem pigmentos anticorrosivos tóxicos. Acabamento fosco azul RAL 5005, espessura mínima de camada com película seca de 150 micra.

Nota: Pinturas especiais sob consulta.



Consultas e Pedidos

Informar:

  • tipo e o DN (registros e válvulas).

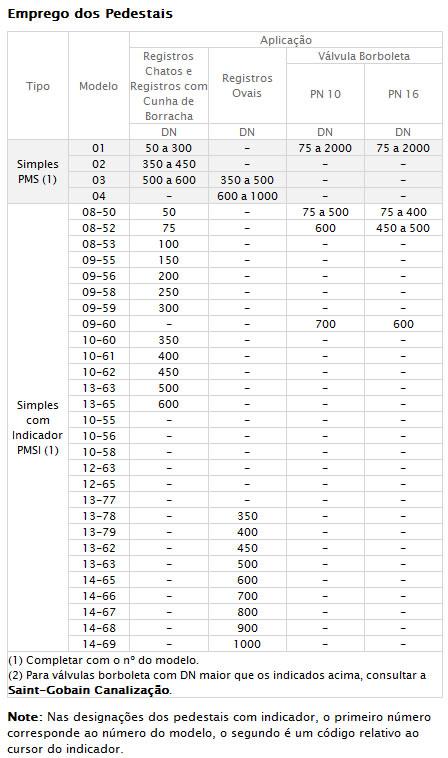

  • a referência completa do pedestal, isto é, abreviatura, modelo e o número do indicador, se for o caso (consultar as tabelas de aplicação).

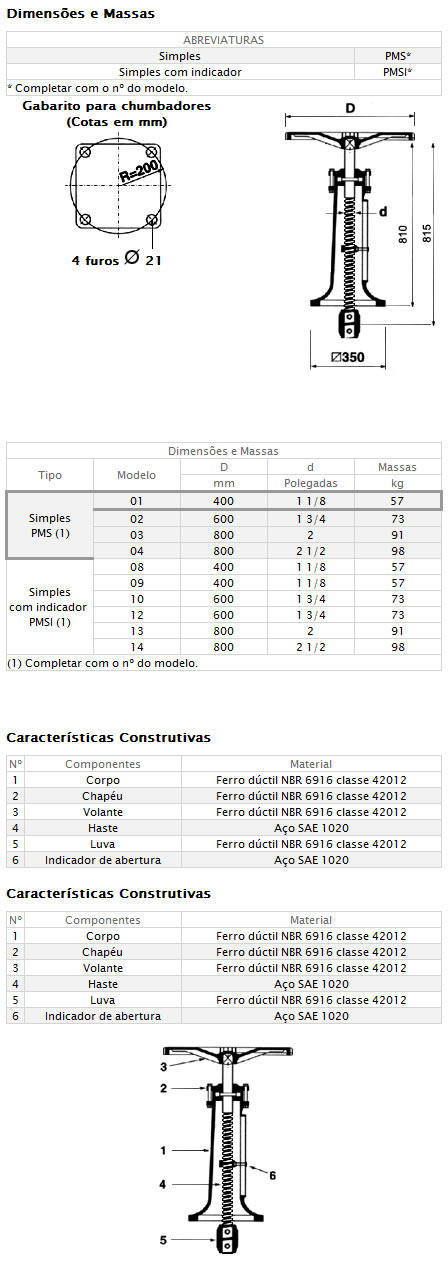

Especificações Técnicas

PMS

Pedestal de manobra simples. Corpo, chapéu, luva e volante confeccionados em ferro fundido dúctil NBR 6916 classe 42012. Haste confeccionada em aço carbono SAE 1020, parafusos de fixação em aço carbono com galvanização eletrolítica. Fixação do pedestal à sua base através de chumbadores confecionados em aço carbono SAE 1020 com galvanização eletrolítica. Pintura com primer epóxi bi-componente com espessura mínima de 150 micra, curada com poliamida e sem pigmentos anticorrosivos tóxicos, acabamento fosco azul RAL 5005. Padrão construtivo Saint-Gobain Canalização.

PMSI

Pedestal de Manobra Simples com o indicador. Corpo, chapéu, luva e volante confeccionados em ferro fundido dúctil NBR 6916 classe 42012. Haste confeccionada em aço carbono SAE 1020, parafusos de fixação em aço carbono com galvanização eletrolítica. Fixação do pedestal à sua base através de chumbadores confeccionados em aço carbono SAE 1020 com galvanização eletrolítica. Indicação de abertura através de porca viajante montada sobre a haste, com, no mínimo, indicação através de plaqueta afixada no corpo do pedestal de 0%, 50% e 100% de abertura. Pintura com primer epóxi bi-componente com espessura mínima de 150 micra, curada com poliamida e sem pigmentos anticorrosivos tóxicos, acabamento fosco azul RAL 5005. Padrão construtivo Saint-Gobain Canalização.
