Instalação


<< Voltar


Pode ser instalada enterrada ou aérea. Quando enterrada, deve ser colocada em câmara de manobra.

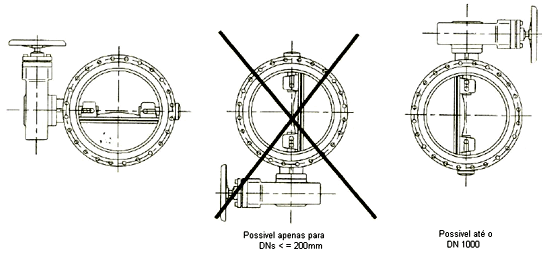

Posição do eixo do disco:
A válvula é usualmente instalada de forma que o eixo do disco fique na posição horizontal, a mais recomendável. Quando se fizer necessária a instalação da válvula com o eixo na posição vertical, convém que o mecanismo fique na parte superior da válvula. A posição eixo na vertical e mecanismo na parte inferior é totalmente desaconselhável. Nas válvulas DN > 1200, o eixo na posição horizontal é a única solução possível.




Posição do mecanismo de redução:

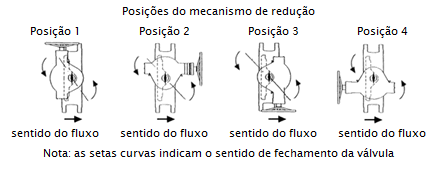

Nas válvulas que trabalham com o eixo do disco na horizontal, o mecanismo de redução pode ser montado, na fábrica, em qualquer uma das quatro posições mostradas na figura a seguir:

As válvulas de fabricação normal são fornecidas com o mecanismo na posição 1. As outras posições de montagem devem ser indicadas nas consultas e pedidos.


Estocagem

São despachadas na posição fechada, devendo ser estocadas nesta posição.

ATENÇÃO: Para evitar danos aos elastômeros, as válvulas devem ser estocadas em locais cobertos, ao abrigo dos raios solares.
