As válvulas borboleta flangeadas comercializadas pela Saint-Gobain Canalização, caracterizam-se por sua robustez, qualidade, pela simplicidade de sua construção e pela facilidade de instalação, operação e manutenção.

Principais Características:

As válvulas borboleta flangeadas comercializadas pela Saint-Gobain Canalização, são constituídas de um corpo de ferro fundido dúctil, dotado de um disco no mesmo material, posicionado de forma excêntrica, com a possibilidade de girar em um eixo de 90º. No corpo existe um anel metálico fabricado em aço inoxidável, que, juntamente com o anel de elastômero do disco, promovem a vedação da válvula.

Suas principais características são:

  • Possibilidade de utilização em função de bloqueio e controle;
  • Pontos para fixação de olhal de içamento e sistema de apoio para válvulas com DNs
    superiores a 400 mm;
  • Construção excêntrica: os eixos não tem interferência com plano de vedação
    exigindo baixo torque no momento de abertura e fechamento, gerando maior
    confiabilidade e prolongando a vida útil de vedação;
  • Junta de vedação automática de 360º em borracha sintética (Buna-N),
    inteiriça sem furos ou emendas;
  • Vedação 100% estanque em ambos os sentidos de fluxo ;
  • Possibilidade de substituição e ajustagem da junta de vedação sem que sejam removidos os eixos do disco, podendo, inclusive, ser feita com a válvula montada na linha para DNs iguais ou superiores a 600 mm.

Normalização:

Padrão construtivo e face a face, segundo a norma americana AWWA C-504, classe 150 B, corpo curto.

Flanges:

Os flanges de fabricação normal são entregues com furação ABNT NBR 7675 (equivalente a ISO 2531), PN 10 ou PN 16, podendo, sob consulta, serem fornecidos os gabaritos de furação conforme as normas ANSI B16.1, ANSI B16.5 e AWWA C207.

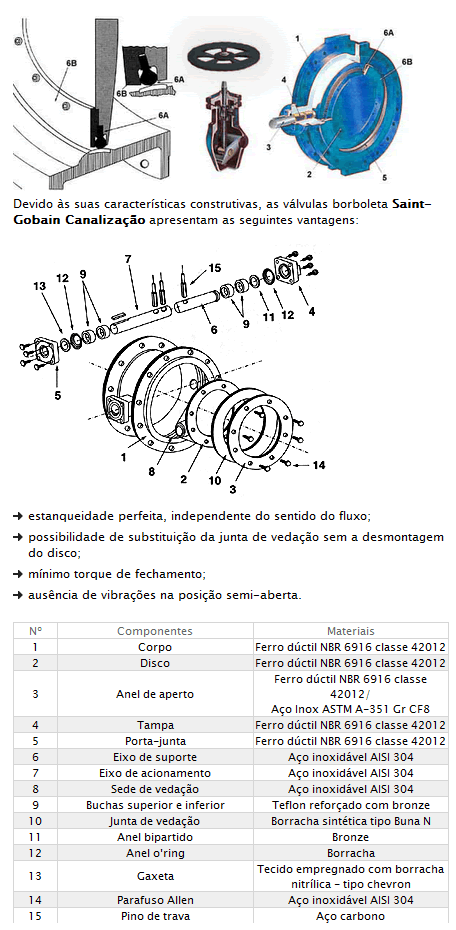

Uma válvula borboleta com flanges é formada por:

  • um corpo (1) em forma cilíndrica, dotado de flanges em ambas as extremidades para a sua conexão à canalização;
  • um disco (2) em forma lenticular que bloqueia, libera ou regula a passagem do fluido;
  • dois semi-eixos (3) em aço inox, atuando diretamente no disco, um para suporte e outro para acionamento, transmitindo o movimento de abertura e fechamento da válvula;
  • buchas (4) autolubrificantes como guias do eixo;
  • uma sede de vedação (5) em inox, sob a forma de um anel cravado no corpo, sobre o qual é usinado um perfil que garante uma perfeita vedação;
  • uma junta de vedação (6) que consiste em um anel de Buna N (6A), fixado ao disco por um anel de aperto (6B), garantindo a vedação, independente do sentido de fluxo.




Revestimento

Primer em epóxi de alta espessura, bi-componente, curado com poliamida e sem pigmentos anticorrosivos tóxicos. Acabamento fosco, azul RAL 5005, espessura mínima de camada com película seca de 150 µm.

Para revestimentos especiais, consultar a Saint-Gobain Canalização
