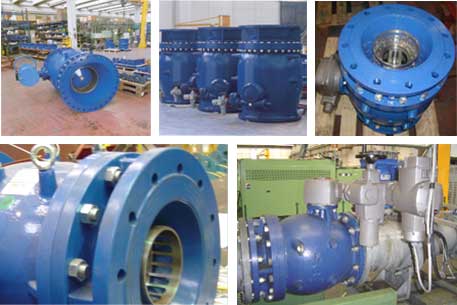

 válvula de fluxo anular (needle valve) se destina ao controle hidráulico. Dentre as suas principais características estão a precisão e linearidade no controle, além de serviço silencioso e sem vibrações, mesmo em condições extremas de diferenciais de pressão ou vazão.



As funções mais usuais são:

 Redutora e/ou sustentadora de pressão;
 Controle de nível de reservatório;
 Controle de vazão;
 Descarga livre.


Disponível nos diâmetros de 100 a 1000 mm. Pressões de trabalho: PN 10 / PN 16 / PN25.
Desenvolvida para o trabalho com água tratada ou água bruta (respeitando limites de dimensões e quantidade de sólidos em suspensão) dentro do limite de velocidade máxima de 5 m/s e a temperatura do fluido de até 40°C.
A parte interna da válvula foi desenhada para aperfeiçoar o perfil hidrodinâmico e minimizar os efeitos da cavitação. Além disso, em condições mais extremas, a válvula pode ser equipada com um cilindro anti-cavitação desenhado em função de cada situação. Seus principais componentes são confeccionados em ferro fundido dúctil com internos em aço inoxidável.

Possibilidade de diversos tipos de acionamento:

Manual
Manual Preparado para Acoplamento
Futuro de Atuador Elétrico
Descarga livre.
Elétrico
Hidráulico
Pneumático


Pintura epóxi pó aplicado através de processo eletrostático, com espessura mínima 250μm ideal para trabalho com água potável.




Dimensões e massas
Características Construtivas
Revestimento
Normalização
Aplicação
Informações técnicas
